Un « transfo » (transformateur électrique) sert à adapter la tension alternative d’une source à celle dont vos appareils ont besoin. Pour choisir le bon modèle, vérifiez la tension d’entrée et la tension de sortie, la puissance (VA/W), le type d’usage (domestique, industriel, rail DIN) et les protections à prévoir.
Un transformateur électrique adapte la tension AC selon un rapport de spires.
Le dimensionnement se fait surtout en VA, avec une marge pour les pics.
Le bon format dépend du contexte (maison, armoire, rail DIN).
La sécurité passe par des protections, un câblage conforme et la ventilation.
table class= »bf-info-table »>
Que signifie « transfo » et comment fonctionne un transformateur électrique ?
Un « transfo » est un transformateur électrique qui modifie la tension d’un courant alternatif grâce à deux bobinages couplés. Selon le rapport de spires, la tension est abaissée ou augmentée.
Il assure aussi une séparation galvanique entre entrée et sortie. Résultat : meilleure compatibilité et sécurité de l’alimentation.
Le transformateur travaille avec des variations de tension : il n’est pas prévu pour convertir directement du courant continu (DC). Si votre source est du DC, un convertisseur électronique est souvent nécessaire avant d’atteindre la tension cible.
En pratique, le dimensionnement se fait en puissance apparente (VA). Cette valeur reflète la capacité à fournir l’énergie adaptée, même quand la charge n’est pas purement résistive. Une puissance en VA trop faible peut provoquer échauffement et chutes, même si la tension affichée semble correcte.
Pour revoir le principe de base, consultez la page Wikipédia sur le transformateur électrique. Elle résume le rôle du couplage entre bobinages et la logique d’abaissement/élévation.
Tension et rapport de transformation : choisir le bon niveau d’entrée/sortie
Commencez par relever la tension d’entrée disponible (souvent 230 V AC en domestique) et la tension de sortie attendue (12 V, 24 V, etc.). Le rapport de transformation doit coller à votre besoin, en tenant compte des tolérances et du type de charge.
En France, la tension réseau domestique est généralement de 230 V en courant alternatif. Si votre site n’est pas en 230 V (atelier, industrie, alimentation dédiée), c’est la valeur réelle qui compte. Un modèle « prévu pour 230 V » ne compense pas une entrée 127 V ou 400 V : il faut caler le transfo sur la tension d’entrée.
Pour la sortie, on retrouve souvent 12 V (éclairage basse tension) et 24 V (contrôle, automatisme, alimentation d’équipements). Une sortie mal choisie finit rarement par « passer » : la panne arrive après la mise en service, pas au moment où vous lisez la fiche.
Avant d’acheter, vérifiez aussi si l’équipement demande une sortie régulée ou si une variation reste acceptable. Une charge électronique tolère parfois une plage, une charge résistive moins. Une charge inductive peut exiger une marge supplémentaire.
Puissance (VA/W) et marge : dimensionner sans sous- ou surcharger
Le choix ne se limite pas à la tension : il faut dimensionner la puissance. Visez une puissance apparente (VA) suffisante pour la consommation de vos équipements, avec une marge pour les démarrages et les charges variables.
Un sous-dimensionnement entraîne échauffement et chutes de tension. Un surdimensionnement coûte plus cher, sans gain utile si la marge n’est pas nécessaire.
La confusion vient souvent de là : l’appareil indique sa puissance en W, alors que le transformateur est spécifié en VA. Le lien dépend du facteur de puissance et de la nature de la charge. Pour une charge très résistive, W et VA se rapprochent ; pour une charge plus complexe, l’écart peut compter.
Ajoutez une marge quand la charge a des pics : démarrage de moteur, impulsions d’alimentations, ou fonctionnement intermittent (veille puis pleine charge). Une installation qui « marche » au test initial peut se dégrader après quelques heures si le transfo est juste à la limite. Et si le même problème revient ailleurs, ce n’est pas un mystère : plusieurs paramètres se combinent (puissance limite + ventilation faible + pics de charge).
Repères rapides
- Charge variable : prévoyez une marge sur la puissance apparente.
- Charge au démarrage : anticipez les appels de courant au moment du « go ».
- Transfo qui chauffe : cherchez d’abord la puissance, puis la ventilation.
Type d’usage : domestique, industriel, rail DIN ou alimentation d’équipements
Le « bon modèle » dépend du contexte. Un transformateur pour usage domestique n’a pas les mêmes contraintes qu’un modèle pour armoire industrielle.
En automatisme, on privilégie souvent des versions adaptées au montage (rail DIN), à l’environnement (poussière, température) et aux exigences de continuité. Côté électronique, on vérifie la compatibilité avec le type de charge et la stabilité attendue.

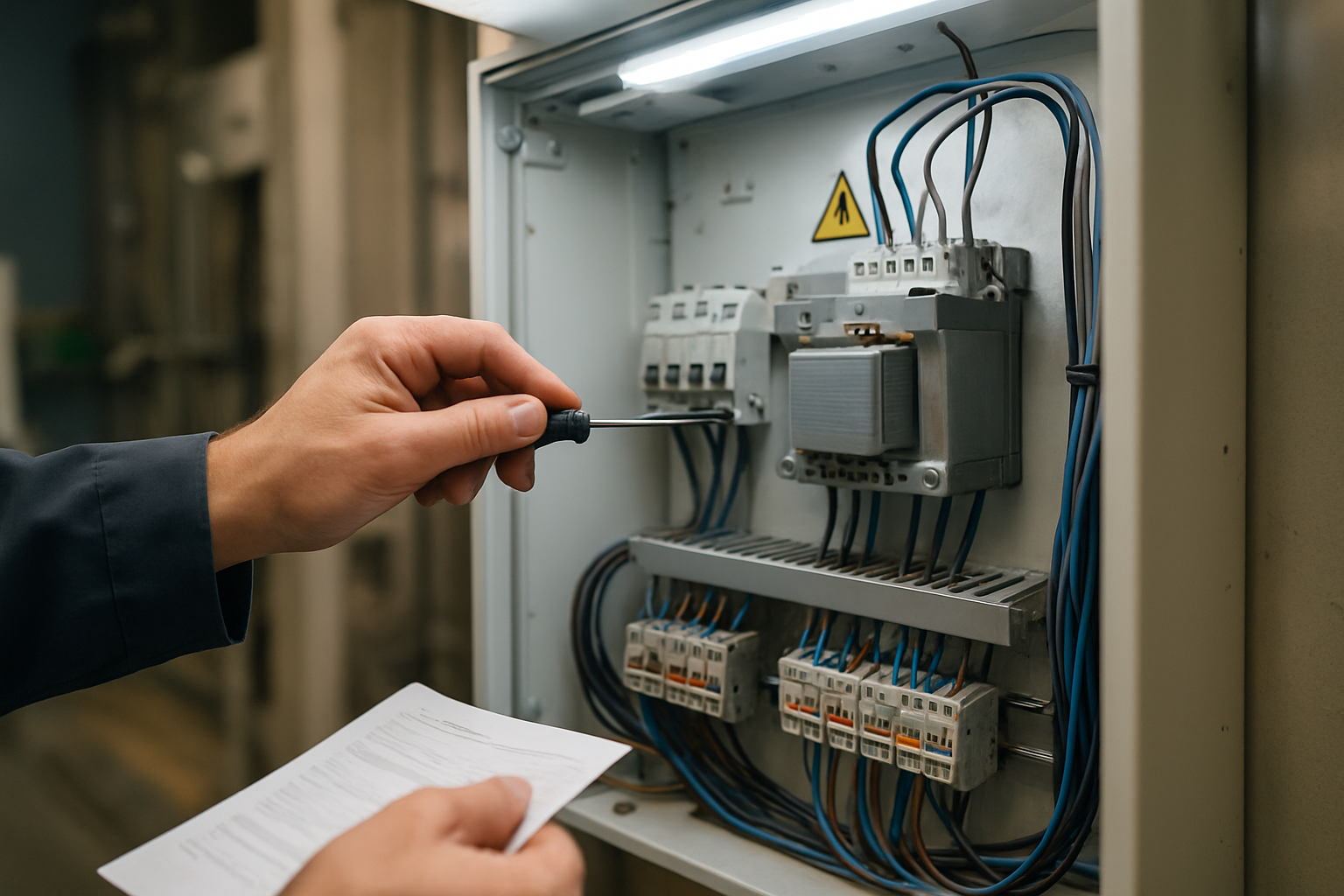

Maison et atelier : on cherche un transfo simple à intégrer, avec un boîtier et une installation facile. En armoire électrique, la priorité passe au montage et à la maintenance. Le rail DIN standardise l’encombrement et simplifie les remplacements.
En industriel, l’environnement pèse autant que les chiffres. Température, ventilation, poussière : ces facteurs influencent la durée de vie et la tenue en charge. (Oui, on peut avoir le bon transfo sur le papier et le « perdre » à cause d’une circulation d’air insuffisante.)
Pour cadrer les obligations selon votre installation, consultez les textes sur Légifrance et les références normatives liées à votre contexte. Ça évite les choix « au feeling » quand il faut documenter la conformité.
Sécurité, protections et installation : éviter les erreurs courantes
Un transfo doit être installé avec les protections adaptées : dispositifs de coupure, protection contre les surintensités, câblage conforme et mise à la terre lorsque nécessaire.
Les erreurs fréquentes : mauvais calibre, absence de protection, ou câblage non adapté à la section et à la longueur. Pour un usage en installation électrique, respectez les règles de l’art et la réglementation applicable.
Le dimensionnement et la protection relèvent des règles de sécurité des installations électriques. Les références normatives et exigences dépendent de l’installation et de l’usage : les normes européennes via CENELEC aident à comprendre le cadre technique, mais la mise en œuvre doit aussi suivre les règles locales et la documentation constructeur.
Sur le câblage, soyez rigoureux : section des conducteurs, repérage, longueur, raccordement conforme. Un échauffement anormal est un signal d’alerte : surcharge, ventilation insuffisante, ou protection mal choisie.
Pourquoi ça arrive après coup ? Souvent à cause d’un détail : calibre sous-dimensionné, bornier mal serré, ou section de câble trop faible.
Checklist avant mise sous tension
- Repérer la tension d’entrée réelle et vérifier la correspondance.
- Contrôler la puissance (VA) et la marge par rapport à la charge.
- Vérifier protections amont/aval et coupure.
- Contrôler câblage (sections, longueurs) et mise à la terre si requise.
- Respecter la ventilation et les conditions de montage indiquées.
Comment comparer deux transformateurs : pertes, rendement, échauffement et spécifications
Pour comparer deux modèles, regardez plus que la tension : puissance nominale, type de sortie, pertes (à vide et en charge), rendement, niveau d’échauffement, et protections intégrées.
Un meilleur rendement réduit la dissipation thermique et améliore la stabilité dans le temps. Les fiches techniques indiquent aussi la plage de fonctionnement et les conditions de montage à respecter.
Les pertes à vide et en charge influencent la température et la consommation sur la durée. Un transfo moins performant peut coûter moins cher à l’achat, puis « payer » en chaleur et en usure. Dans une installation qui tourne longtemps, la différence se voit dans la stabilité et la maintenance.
Comparez aussi les spécifications de sortie : plage de tension, type de sortie selon l’application, et conditions de montage. Les fabricants précisent souvent les exigences de ventilation, les distances minimales ou les limitations de charge. Si vous ignorez ces conditions, vous perdez la garantie des performances annoncées.
Dernier point : recoupez la fiche technique avec votre usage réel. Charge variable, démarrages, environnement… Les « mauvaises surprises » viennent rarement d’un seul chiffre : elles apparaissent quand plusieurs paramètres se combinent (puissance limite + ventilation faible + pics).
FAQ
Comment savoir si mon appareil a besoin d’un transfo abaisseur ou élévateur ?
Regardez la tension d’entrée attendue par l’appareil (étiquette, notice). Si l’appareil fonctionne à une tension plus basse que votre source AC (12 V ou 24 V, par exemple), il faut un transfo abaisseur. Si l’appareil demande une tension plus élevée que votre source, c’est un élévateur. En cas de doute, vérifiez aussi la nature AC/DC : un transformateur travaille sur l’alternatif.
Quel transfo choisir pour passer de 230 V à 12 V ou 24 V en sécurité ?
Choisissez un transformateur dont l’entrée est compatible avec 230 V AC et dont la sortie correspond à 12 V ou 24 V. Vérifiez aussi que la puissance nominale (VA) est suffisante pour votre charge. Ajoutez les protections adaptées (coupure et surintensité) et respectez le câblage, les sections et la ventilation. La sécurité dépend aussi de la mise à la terre quand elle est requise par le montage.
Pourquoi la puissance en VA est-elle plus importante que la puissance en W pour un transformateur ?
Parce que le transformateur est dimensionné pour fournir une puissance apparente (VA), liée à la capacité en courant et à la nature de la charge. La puissance en W correspond à la puissance « utile » consommée, mais elle dépend du facteur de puissance. Deux charges peuvent afficher des W proches tout en nécessitant des VA différents : d’où l’intérêt de lire la fiche technique du transfo.
Quand faut-il ajouter une marge de dimensionnement pour un transformateur (démarrage, charges variables) ?
Quand votre charge a des pics : démarrage de moteurs, alimentations avec appels de courant, ou fonctionnement intermittent (pics puis baisse). Une marge limite l’échauffement et les chutes de tension. Viser juste la valeur nominale sans marge peut fonctionner au début, puis se dégrader à l’usage.
Combien de protections faut-il prévoir autour d’un transformateur dans une installation électrique ?
Il n’y a pas de nombre unique. Le besoin dépend du schéma de distribution et du type de montage. En pratique, prévoyez au minimum une coupure et une protection contre les surintensités en amont, puis adaptez les protections au niveau de sortie et au câblage. Les règles de l’art et la réglementation applicable guident le dimensionnement.
Est-ce qu’un transfo peut alimenter une charge en courant continu (DC) ?
Un transformateur seul ne convertit pas directement du DC. En revanche, vous pouvez utiliser un transformateur pour fournir une tension AC à un redresseur/convertisseur, puis obtenir une sortie DC. Donc : transfo pour l’adaptation AC, convertisseur pour la conversion vers DC, selon l’architecture de votre appareil.
L’essentiel à retenir
- Un « transfo » adapte la tension alternative : identifiez d’abord l’entrée disponible et la sortie attendue.
- Dimensionnez en VA (et tenez compte de la charge) pour éviter échauffement et chutes de tension.
- Choisissez le format et le mode d’installation adaptés à votre contexte (domestique, armoire, rail DIN).
- Ne négligez pas la sécurité : protections, câblage conforme et mise à la terre quand nécessaire.
- Comparez les fiches techniques : pertes, rendement et conditions de montage expliquent souvent la différence de qualité.
- Prévoyez une marge si votre charge a des pics (démarrage, variation) plutôt que de viser juste la valeur nominale.
Dernier contrôle avant l’achat : vérifiez que votre transfo correspond à l’entrée AC réelle, à la tension de sortie attendue, et à la puissance en VA compatible avec votre charge. C’est la combinaison qui rend l’installation fiable.
